2009 - Łożyska kulkowe bębna napędowego zegarka. Spherodrive

Przełomowe rozwiązanie w sposobie łożyskowania bębna mechanizmu zegarowego, pokazała marka Eterna w roku 2009 – odmienny od dotychczasowych sposób konstrukcji tegoż elementu, nazwany przez nią Spherodrive.

Szczycąca się wynalezieniem w roku 1948 kulkowego ułożyskowania wahnika automatycznego naciągu zegarka firma, łożyskowanie bębna napędowego wykonała także z użyciem miniaturowych łożysk tocznych.

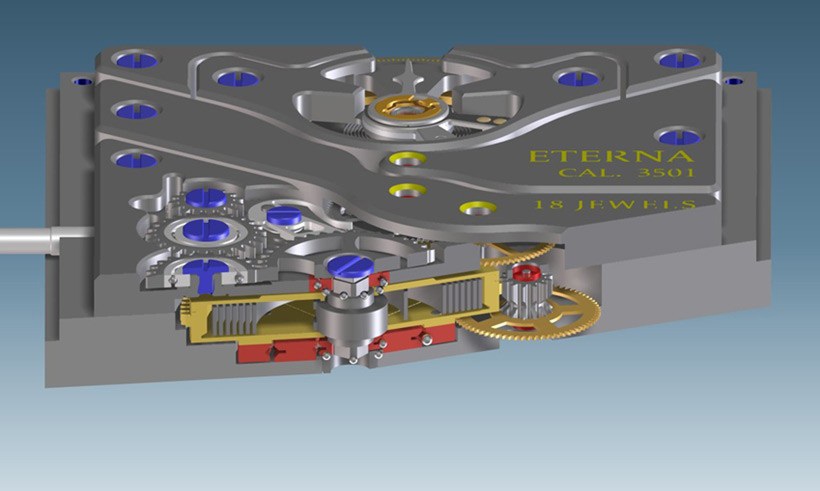

Łożyskowanie Spherodrive Eterna


W rozwiązaniu tym łożysko górne jest tradycyjne (jeden krąg kulek, dwa pierścienie), a łożysko dolne jest zdublowane (dwa kręgi kulek, trzy pierścienie).
W obydwu łożyskach w pierścieniu wewnętrznym w gnieździe o przekroju kwadratu jest osadzony wałek napędowy, dzięki takiemu rozwiązaniu jest on w aspekcie obrotu sztywno z pierścieniem związany, a do tego stabilnie pozycjonowany.

Dla łożyska górnego pierścień zewnętrzny jest osadzony w moście mechanizmu. Dalsza część wałka napędowego o przekroju kwadratu wystająca ponad łożysko, wchodzi w gniazdo koła płaskiego mechanizmu.

Łożyskowanie Spherodrive Eterna

Łożysko dolne jest osadzone w gnieździe płyty głównej, a jego pierścień środkowy jest z nią mocowany na sztywno wkrętami. Pierścień zewnętrzny jest połączony z korpusem bębna (denkiem bębna i jego powierzchnią walcową z wieńcem zębatym) także za pomocą wkrętów.

Łożyskowanie Spherodrive Eterna


Wydaje się, że w tym rozwiązaniu dekiel bębna (górna pokrywa) mając większy otwór nie styka się z wałkiem napędowym (nie jest łożyskowana ślizgowo na osi wałka napędowego), a jej podstawowym zadaniem jest usztywnienie bębna jako całości.

Łożyskowanie Spherodrive Eterna


Zgodnie z zapewnieniem producenta, Spherodrive gwarantuje stabilniejszą pracę mechanizmu i poprawia jego żywotność, a dzięki możliwości wykorzystania cieńszej sprężyny zwiększa rezerwę chodu, oraz eliminuje konieczność smarowania.

Łożyskowanie Spherodrive Eterna


Jak widać po powyższym opisie i ilustracjach, oraz po przestudiowaniu rozwiązania amerykańskiego, rozwiązanie Eterny jest swego rodzaju kompilacją dwóch sposobów konstrukcji bębna – europejskiego i amerykańskiego rozwiązania amerykańskiego i tradycyjnego, ale z bardzo ważnym dodatkiem własnym – łożyskami tocznymi.
(„Napęd po amerykańsku. Sprężyna w bębnie”).


Czy konstrukcja Spherodrive marki Eterna, podobnie jak kulkowe łożyskowanie wahnika automatycznego naciągu wejdzie do powszechnego użytku, zobaczymy? ale samo rozwiązanie wydaje się być bardzo ciekawe i rzeczywiście wprowadzające oszczędność energetyczną, co owocuje wydłużeniem, tak poszukiwanej przez wszystkich producentów, rezerwy chodu dla mechanizmu.

Łożyska kulkowe to najbardziej znany i rozpowszechniony w zegarmistrzostwie wynalazek Eterny, który znalazł zastosowanie w następujących rozwiązaniach konstrukcyjnych: Eterna-MaticBig Date i omówiony powyżej Spherodrive.

Władysław Meller
